[PADS 시작하기] PADS Logic 회로 연결

[PADS Logic 회로 연결 하기]



1. 내용 정리

① PADS Logic 회로 연결 방법



2. 내용

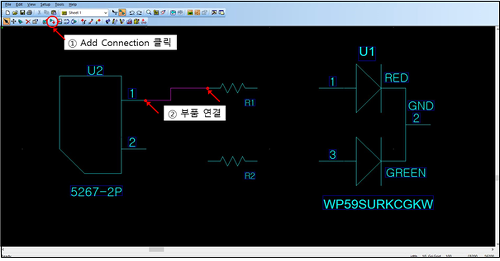

[그림 1] 회로 연결

① ‘화면 상단 툴바’에서 ‘Add Connection 아이콘’ 클릭

② 각 부품(5267-2P, 저항) 끝 점 선택

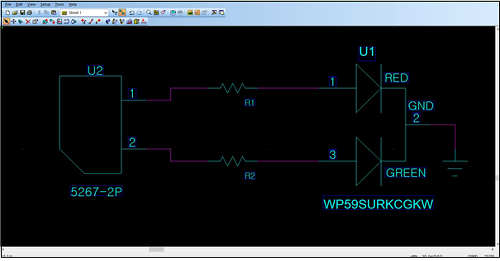

[그림 2] 부품 회로 연결 완료



※ 이 글의 목적은 기본적인 툴 사용법을 알려드리는 것입니다. 따라서 시트 크기 변경 및 시트 추가 내용은 차후 별도로 알려드릴 것입니다.
